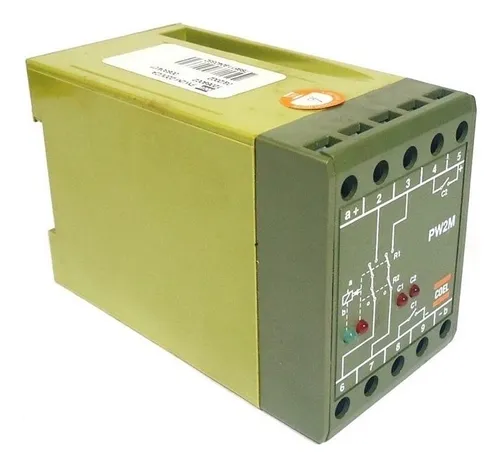

Rele De Sincronismo Coel Pw2m

O relé de segurança PW2M foi desenvolvido para garantir o acionamento seguro de máquinas que oferecem risco de acidente ao operador.
Seu projeto é baseado em microcontrolador RISC com circuito interno de proteção que identifica, através de sinalização luminosa, falhas de funcionamento, como: falha na alimentação, em componentes, curto circuito ou ruptura nos cabos de comando.
Testado conforme normas de compatibilidade eletromagnética para funcionamento em ambientes industriais.
Conjunto eletrônico em caixa de material plástico V0 de alto impacto e elevada rigidez elétrica.
Indicado para montagem interna em painéis elétricos, com fixação por trilho DIN 35 mm (conforme EN 50022).

CARACTERÍSTICAS:

• Dois contatos independentes de saída (redundantes);
• Proteção contra falhas no circuito processador;
• Verificação constante das entradas de comando;
• Filtro digital nas entradas de comando;
• Indicação luminosa da condição operacional do relé
• Função bimanual para acionamentos.
• Circuito eletrônico baseado em micro controlador.
• Lógica de verificação total de funcionamento.
• Segurança intrínseca garantida na saída.
• Indicação visual do estado da saída, alimentação e existência de falha.
• Fixação por parafusos ou sobre trilho DIN 35mm.
• Protetor de terminais IP20 com parafusos imperdíveis.
• Fabricado em conformidade com a IS0 9002.

APLICAÇÕES:
Máquinas ou equipamentos rápidos, dispositivos de segurança e acionamentos de: Prensas, balancins, guilhotinas, máquinas operatrizes, etc.

DADOS TÉCNICOS:
Alimentação: 220 Vca
Frequência de rede: Hz 43 ~ 63
Consumo aproximado: 3,5 VA
Tempo de resposta da saída: 30 ms
Tempo máx. entre acionamentos: 500 ms
Tempo mínimo de reset: >100 ms
Precisão de repetibilidade: 0,5%
Imunidade ao distúrbio: conforme IEC 801-4 (nivel III) e IEC 255-4
Rejeição à ruído: 120 db (60 Hz em modo comum) e 60 db(60 Hz em modo diferencial)
Isolação entre terminais e caixa: 50/500 M ohms/Vcc
Temperatura ambiente: armazenamento -10 a + 65 °C / operação 0 à 50°C
Umidade: 85 % HR
Grau de proteção: invólucro IP 51 / terminais IP 20
Capacidade dos relés de saída: 5A
Peso aproximado: 0,300 kg
Terminais de ligação: parafusos com arruelas de ligação
Material da caixa: ABS V0
